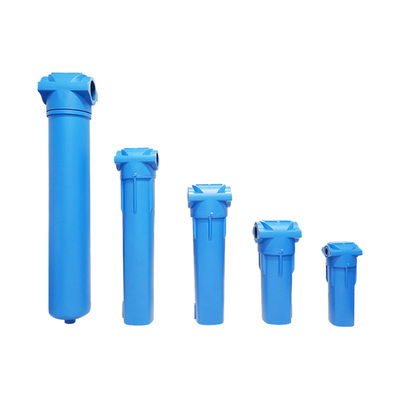

精密フィルター
記述
空気過濾原理
ガスと液体のフィルタリングは,粒子が空気と液体で大きく異なった振る舞いをするため,完全に異なる原理で動作する.統合液体は主に"ブロック"に依存する.効率的な空気過濾の鍵は 3つの基本的な過濾原理にあります:
1. 直線で移動するより大きく重い粒子を"直接捕捉"する.
2"慣性衝突"は,より小さく,軽く,空気流によって方向をわずかに変化させる粒子を捕捉するために使用される.
3微小な粒子がフィルタリングされ 繊維に衝突すると ヴァン・デル・ワールス力によって強く引き寄せられます静電吸着と真空吸着研究によると,深層型空気のフィルタリングでは,0.03μmの粒子を完全にフィルタリングできる限り,0.01μmの粒子をフィルタリングすることができます.
フィルター要素の分類
AOグレードのプライマリフィルター
1μm以上の粒子を除去するために使用され,液体油と水を凝縮することができます.21°Cでは,油霧含有量は0.5mg/m (PPM) を超えない
AA級の微細フィルター
油と水を含む0.01μm以上の塵粒子を除去するために使用される.21C条件下では,油霧含有量は0.01mg/m3 (PPM) を超えない (AO前レベルが必要です)
AXレベルの高効率フィルター
油や水を含む0.01μm以上の粒子を除去するために使用される.21C条件下では,油霧含有量は0.001mg/m (PPM) を超えない (AO前レベルが必要です)
ARグレードの汎用ダストフィルター
1μm以上の塵粒子を除去するために使用する (吸着乾燥機に入れた後)
ACSグレードの活性炭フィルター
油蒸気や炭化水素の臭いを消すために使います
21C条件下では,油霧含有量は0.003mg/m (PPM) を超えない (AO前レベルを必要とするメタンを除く)
AARグレードの高効率の除塵フィルター
0.01μm以上の塵粒子を除去するために使用されます. (真空乾燥機の後に置きます)
労働条件と技術指標
最大作業圧:<1.6MPa
推奨最大動作温度:<66°C
最低推奨動作温度:<1.5°C
| オイル除去精密フィルターの技術パラメータ | |||||||
| モデル | 空気管の直径 | 空気処理能力 (m3/min) | 尺寸 (mm) | 体重 (kg) | フィルター要素/量 | ||
| スレッド付きインターフェース | |||||||
| BF0005 ((G) | DN20 ((G3⁄4 ") | 0.8 | 100 | 270 | 26 | 1.1 | BE0005 |
| BFO010 (G) | DN20(G33⁄4*) | 1.8 | 100 | 270 | 26 | 1.4 | BE0010 |
| BF0020 (G) | DN25 ((G1") | 2.8 | 100 | 270 | 26 | 1.5 | BE0020 |
| BF0030(G) | DN25 ((G1") | 3.8 | 115 | 340 | 40 | 2.6 | BE0030 |
| BF0040 (G) | DN40 ((G11⁄2*) | 5.5 | 115 | 380 | 40 | 3.3 | BE0040 |
| BF0060(G) | DN40 ((G11⁄2*) | 6.8 | 115 | 380 | 40 | 3.5 | BE0060 |
| BF0080 (G) | DN50 ((G2*) | 8.8 | 135 | 690 | 50 | 4.5 | BE0080 |
| BF0100(G) | DN50 ((G2") | 11.5 | 135 | 690 | 50 | 4.8 | BE0100 |
| BF0120 (G) | DN65 ((G21⁄2*) | 14 | 160 | 870 | 65 | 10 | BE0120 |
| BF0150 (G) | DN65 ((G21⁄2*) | 19 | 160 | 870 | 65 | 12 | BE0150 |
| BF0250 (G) | DN80(G3) | 28.5 | 220 | 790 | 184 | 17 | BE0250 |
| フレンズインターフェース | |||||||
| BF0300 (F) | DN80(F3) | 35 | 400 | 1036 | 170 | 48 | BE0300 |
| BF0400 (F) | DN100 (F4) | 45 | 459 | 1076 | 170 | 51 | BE0400 |
| BF0500 (F) | DN100 (F4) | 55 | 565 | 860 | 670 | 68 | BE0250X2 |
| BF0600 (F) | DN125 (F5) | 65 | 565 | 1150 | 965 | 120 | BE0300X2 |
| BF0800 (F) | DN150 (F6) | 85 | 570 | 960 | 817 | 130 | BE0400X2 |
| BF1000 ((F) | DN150 (F6) | 105 | 570 | 1250 | 993 | BE0300X3 | |
| BF1200 (F) | DN200(F8) | 120 | 670 | 1010 | 820 | BE0400X3 | |
| BF1400 (F) | DN200(F8) | 140 | 670 | 1045 | 895 | BE0300X4 | |
| BF1600 (F) | DN200(F8) | 160 | 670 | 1226 | 1036 | BE0400X4 | |
| BF2000 (F) | DN250 (F10) | 200 | 800 | 1366 | 1128 | BE0400X5 | |
| BF2500 (F) | DN250 (F10) | 250 | 800 | 1420 | 1178 | BE0400X6 | |
| BF3000 ((F) | DN300 (F12) | 300 | 950 | 1268 | 996 | BE0400X7 | |
| BF3600 ((F) | DN300 (F12) | 360 | 950 | 1500 | 1220 | BE0400X8 | |
| 他の圧力下での調整係数は下記に示されています. | |||||||||||
| 作業圧 | 1 | 2 | 3 | 5 | 7 | 9 | 11 | 13 | 15 | 17 | 20 |
| 圧力係数 | 0.38 | 0.53 | 0.65 | 0.85 | 1 | 1.13 | 1.25 | 1.36 | 1.46 | 1.56 | 1.7 |
