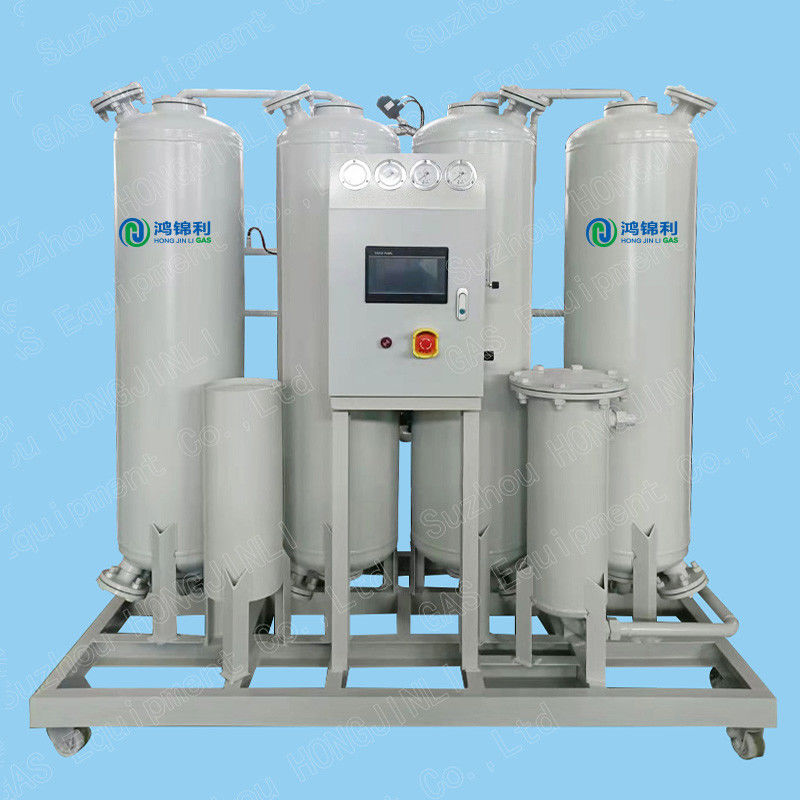

PSA窒素発電機

記述

PSA (プレッシャー・スイング・アドソープション) 窒素発電機は 選択性アドソープションの原理に基づいて動作します 特殊なアドソープント材料のベッドを使用します通常は炭素分子シート (CMS)窒素分子よりも酸素分子への親和性が高い.

このプロセスは,圧縮空気をPSA窒素発電機に導いて始まります.空気が一連のフィルターを通過し,汚れや汚染物質を除去します.濾過された空気は,吸着剤を含む容器に入ります.

圧力下では,吸着剤は酸素分子を選択的に吸着し,窒素分子が比較的影響を受けずに通過することを可能にします.この分離は,吸着材料上の酸素と窒素の異なる吸着特性を利用することによって達成される.結果として,より高い純度を持つ窒素ガスの流れが生成される.

吸着剤が酸素で飽和するまで吸着プロセスが続きます.この時点で,容器は圧縮され,圧力変動が起こります.圧力を低下させることで,吸収された酸素分子は吸収物質から放出されます次のサイクルに備えるようにします

窒素ガスの継続的な供給を確保するために,PSA窒素発電機は通常,複数の容器または吸着床で動作します.もう一方のベッドは再生中ですこのサイクルプロセスは,高純度の窒素ガスの恒常で中断のない流れを保証します.

PSA窒素発電機の原理は,酸素と窒素が特殊な吸着剤の表面に 微分的に吸収されるというものです.システムでは酸素の選択的吸着と吸離が達成される.高純度窒素ガスの生成を意味します.

テクニカル特徴
1) 完全自動化
すべてのシステムは 無人操作と自動窒素需要調整のために設計されています
2) 空間需要が低い
設計と装置により 工場規模が非常に小さく スキッドで組み立てられ 工場からプリファブリック化されています
3) 迅速なスタート
必要な窒素純度を得るために起動時間はわずか5分です.したがって,これらのユニットは窒素の需要に応じてオン&オフに切り替えることができます.
変化する
4) 高い信頼性
恒常な窒素純度で継続的かつ安定した動作のために非常に信頼性があります. プラント利用時間は常に99%以上です.
5) 分子シート 寿命
分子シートの寿命は約15年,つまり窒素プラントの寿命全体です.したがって,交換費用はありません.
6) 調節可能
流れを変えることで 正確な純度で窒素を供給できます

仕様

ボックス PSA窒素発電機

窒素容量: 1 ~ 100Nm3/h
窒素純度: 95%~99.999%
窒素圧: 0.5-0.8Mpa (高圧では増強) 窒素露点: ≤-40°C (大気圧)
制御電源: 0.2kw 220v 50Hz
