水素浄化Psaユニット 水素分離と浄化

PSA窒素発電機

記述

完全な窒素生成システムは,窒素ガスを生産するために一緒に働くいくつかの重要なコンポーネントで構成されています.エアコンプレッサーを中心に吸着式空気乾燥機,冷却式空気乾燥機,油除去精密フィルター,窒素ブースターポンプ,PSA窒素発電機:

空気圧縮機:空気圧縮機は,周囲空気を吸い込み,それを望ましい圧力に圧縮する責任を負います.次の処理ステップを可能にするために空気の圧力を増加させます.窒素生成システムで使用される一般的なコンプレッサーの種類は,回転式,回転螺旋,または遠心圧縮機.

吸着式空気乾燥機:吸着式空気乾燥機は,圧縮空気を圧縮機から離した後,圧縮空気から水分を除去する.活性アルミナまたは分子シートなどの乾燥剤を使用します.水蒸気を吸収するために. 乾燥した空気は,凝縮を防止し,必要な低露点を達成するために不可欠です. 吸収乾燥機は,通常,サイクルで動作します.1つの塔が空気を乾燥させ,もう1つは乾燥剤を再生する.

冷却式空気乾燥機:冷却式空気乾燥機は,圧縮空気から水分を除去するための吸着乾燥機の代替機である.冷却システムを用いて空気を冷却する.湿気が凝縮して分離する凝縮水は,乾燥した空気を残して排水される.冷蔵式乾燥機は,一般用途で使用するのに有効であるが,極低の露点を達成するには限界がある可能性がある.

油除去精密フィルター:油除去精密フィルターは,圧縮空気の流れから油粒や汚染物質を除去するために使用されます.通常,高効率のフィルターメディアを使用して,油アエロソールを捕獲し除去しますこのフィルターは,窒素生成プロセスに入ってくる空気が清潔で,油汚染から自由であることを保証します.

窒素ブースターポンプ:窒素ブースターポンプは,PSA窒素発電機によって生成される窒素ガスの圧力を増加させます.低圧の窒素を発電機から取り出し 必要な供給圧に押し上げますブースターポンプは,特定のアプリケーションのために必要な圧力で,一貫して十分な窒素ガスの供給を保証します.

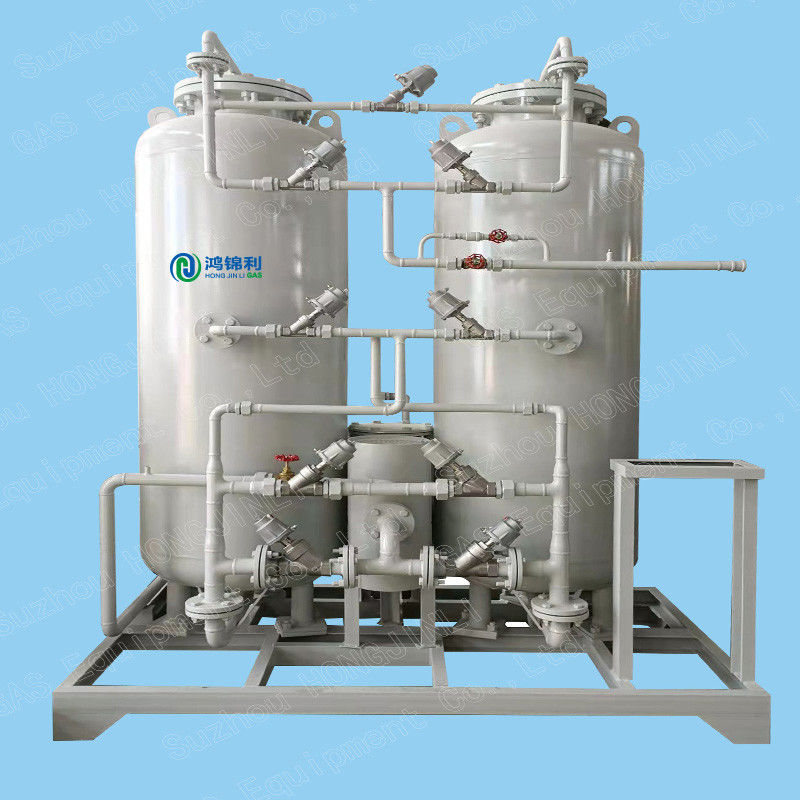

PSA窒素発電機:PSA (プレッシャー・スイング・アドソープション) 窒素発電機は窒素発電システムの重要な部品です.圧縮空気から窒素ガスを分離するために吸収技術を使用発電機には吸着物質の床,通常は炭素分子シートがあり,窒素を通過させながら酸素と不浄物を選択的に吸着します.吸着と再生サイクル間の圧力を交替してPSA窒素発電機は高純度窒素ガスを生産します

貯蔵タンク,制御システム,安全装置,安全装置など,安全かつ効率的な運用を保証するために,全体的なシステムの一部にもなる可能性があります.部品の選択と構成は,窒素純度レベル,流量,および意図された用途などの特定の要件に依存します.

仕様

ボックス PSA窒素発電機

窒素容量: 1 ~ 100Nm3/h
窒素純度: 95%~99.999%
窒素圧: 0.5-0.8Mpa (高圧では増強) 窒素露点: ≤-40°C (大気圧)
制御電源: 0.2kw 220v 50Hz
