名前: | ボックス PSA窒素発電機 | 窒素容量: | 1 ~ 100Nm3/h |
---|---|---|---|
窒素純度: | 95%-99.999% | 窒素圧力: | 0.5-0.8Mpa (高圧のブースト) |
窒素露点: | ≤−40°C (大気圧) | 制御電源: | 0.2kw 220v 50Hz |
ハイライト: | PSA型窒素発電機,PSAガス発電機,窒素PSA発電機 |

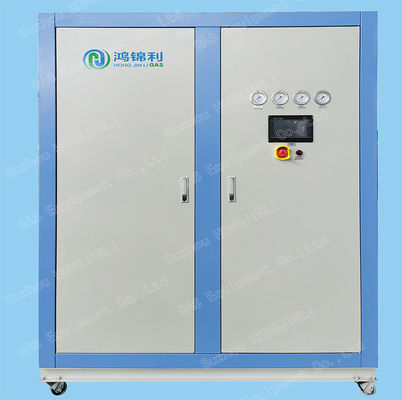

ボックス PSA窒素発電機
記述
窒素発生器のプロセスの流れは,通常,いくつかのステップを含み,それぞれが窒素ガスの生産に貢献します.以下にはプロセスの詳細な説明があります:
空気圧縮:最初のステップは大気空気を圧縮する.空気は窒素発電機に吸い込まれ,螺旋圧縮機または回転圧縮機を使用して圧縮されます.圧縮により,空気の圧力が望ましいレベルに上昇します通常は7〜10大気間です
空気 冷却: 圧縮 空気が冷却 システム に 入っ て いる.冷却 システム は 交換 器 や 凝縮 器 から 成る.これら の 部品 で,空気が 低温 に 冷却 さ れ て い ます.その結果,冷却 器 は 熱 交換 器 と 凝縮 器 を 用い て 温め て しまう.空気中の水分の一部が液体に凝縮される排水システムで除去されます
空気 浄化: 冷却 さ れ た 空気 は 浄化 段階 に 入っ て い ます.通常 は 分子 フィルター を 用いる こと が あり ます.分子シートとは,特定の孔の大きさを持つ吸着剤で,酸素を選択的に吸着するこの過程で酸素やその他の不純物が除去され,窒素ガスの純度が上昇します.
窒素圧縮: 浄化された窒素ガスは,スクリュー圧縮機または遠心圧縮機を使用して,望ましい作業圧力に圧縮されます.圧縮は,さらなる加工のために窒素ガスの圧力を増加させる貯蔵や輸送
貯蔵および配送:圧縮窒素ガスは貯蔵タンクまたはパイプラインシステムを通じて貯蔵および配送されます.貯蔵タンクは,異なる生産需要を満たすために一時的な貯蔵を提供します.管路では,特定の設備や用途に窒素ガスを供給できます..
窒素発電機の基本プロセス流程を構成します 窒素ガスを圧縮,冷却,浄化,圧縮することで発電機は,様々な産業用途や用途のために高純度窒素ガスを抽出し生産することができます..
圧力振動吸着 (PSA) 窒素発電機は,吸着材料を用いたガスの選択的吸着の原理に基づいて動作する.これは,PSA窒素発電機の動作原理の説明です:
吸収: 圧縮空気が吸収物質の床を含む吸収容器,通常炭素分子シート (CMS) に導かれ,プロセスが始まります.吸着剤は酸素に強い親和性がある空気中の水蒸気,その他の不浄物
選択的吸着:高圧下では,吸着剤は窒素を通過させながら,酸素やその他の不純物を選択的に吸着する.これは,異なるガスに対する吸収材料の吸収能力と親和性の違いによる.その結果,窒素が豊富なガス流は容器から外れ,さらなる処理のために収集されます.
浄化: 吸着床 が 酸素 と 汚れ で 飽和 する と,圧力が 放出 さ れ,容器 は 浄化 段階 に 進み ます.この 段階 の 間,圧縮空気の一部が容器の浄化側へ酸素と汚れが豊富な浄化ガス流は,システムから排出され,吸着床から除去されます.
吸着スイッチング: 圧縮空気の流れを2つの吸着容器の間に切り替えてプロセスが続きます. 1つの容器が酸素と不純物を吸着している間,もう一方の容器は浄化段階を 経験しますこの周期的な操作は,窒素ガスの継続的な供給を保証します.
制御システム:PSA窒素発電機は,プログラム可能な論理制御器 (PLC) または同様のシステムによって制御されます.制御システムは,異なるステップのタイミングと順序を管理します.適正な吸着を保証する清掃し サイクルを切り替える
吸着,浄化,切り替えのサイクルを繰り返すことでPSA窒素発電機は,圧縮空気から酸素と不純物を選択的に吸収することによって,高純度窒素ガス流を一貫して生成することができる.生産された窒素ガスは,信頼性のある地上の窒素供給を必要とする様々な産業や用途で使用できます.
仕様
ボックス PSA窒素発電機
窒素容量: 1 ~ 100Nm3/h
窒素純度: 95%~99.999%
窒素圧: 0.5-0.8Mpa (高圧では増強) 窒素露点: ≤-40°C (大気圧)
制御電源: 0.2kw 220v 50Hz
